一、3#離心機的工藝
3#離心機鑄管工藝采用水冷金屬型離心鑄管又稱德拉沃離心鑄管法。離心機由沈陽亞特制造，生產DN400~DN800mm×6000mm離心球鐵管。離心機的組成主要有：扇形鐵液澆注包1臺、孕育劑噴入裝置2臺、扇形鐵液澆注包比例調速翻轉機構1臺、長澆注槽2臺、澆注槽平移機構1臺、主機機座1臺、主機殼體1臺、金屬型1臺、進水管1根、排水管1根、驅動金屬型電動機及調速裝置1套、旋轉編碼器1臺、拔管機1臺、接管機1臺、模粉噴入裝置2臺、主機縱向液壓比例運行裝置1臺等設備。
1、主要鑄造工藝如下：
（1）金屬型浸在一個封閉的水套內，用循環水冷卻，用調節循環水進出口水溫的方法控制金屬型的溫度和鐵液冷卻速度。
（2）離心機的主機部分，在傾斜的軌道（2°~3°）上通過液壓控制往返移動，此驅動由比例閥進行調速控制。
（3）離心機采用固定的扇形鐵液澆注包及長鐵液流槽，長鐵液流槽不作縱向移動，由主機縱向往復移動。
（4）這種離心機生產的鑄管必須經過退火熱處理才能使用。
（5）這種離心機的工藝因素較多，對鑄型轉速、鑄型移動速度、鐵液流入鑄型的速度、鐵液澆注溫度和冷卻速度都有嚴格的要求。

2、連鎖要求及報警：
(1)當油溫t<20℃(68^oF)或>50℃(149 ^oF) 時，報警。
(2)當濾油器進出口壓差>0.35MPa時，濾芯堵塞報警。
（3）檢測主機水溫25—80℃、水壓小于0.2MPa以及聲光報警系統。
（4）在芯架不擺出到位時，拔管機不伸出。
（5）芯架不夾緊時，翻包系統不準翻包。
（6）主機下不到第二停車位時，流槽小車不移動。
（7）運管小車返回不到位時，抬管機不升起。
(8)運管小車前進不到位時，抬管機不落下。




3、離心機運行工藝流程圖如下：

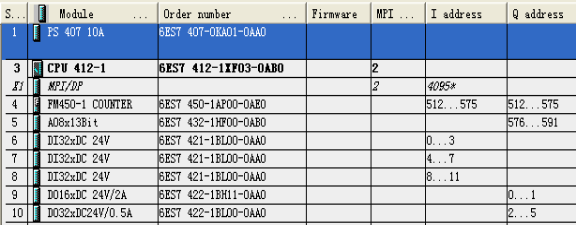

二、硬件部分

1）siemens-400-PLC模塊

2）機架24V電源




三、軟件部分：

軟件名稱	安裝要求	安裝位置	安裝文件位置	運行環境
3#離心機	無	車間筆記本	車間筆記本e:離心機3#	沒有特定要求，一般為XP
Step 7編程軟件	1、 硬件要求：P233以上處理器、128MB內存、彩色顯示器、鼠標、鍵盤。 2、 軟件要求：系統在windows2000以上。	車間筆記本		安裝后就可以運行了。
3#機程序（下位）	無	PLC	e:離心機3#	無
3#機s7程序（下位）	無	PLC	e:離心機3#
上位機軟件	無	無	無	無
控制屏軟件			無
控制屏程序	無	無	無


1、 與下位機連接：
3#離心機是通過串口通訊連接的。把計算機與PLC用專用的數據線連接上，即可連接下位機。
連接步驟：
3#離心機西門子部分是通過profibus總線連接，連接步驟如下：
1、連接好數據線。
        2、打開SIMATIC Manager，新建一個項目。
        3、設置PC/PG，選擇usb對應的com口。
        4、點擊“PLC”->“將站點上傳到PG”，點擊“顯示”，找到CPU型號，選擇，“確定”，就可以上傳程序，如在線看程序運行情況，在打開程序后，點擊工具欄上的眼鏡符號，就可以觀看程序。#p#分頁標題#e#

2、 與控制屏連接：
連接方式基本同下位機連接：
1、 打開protool
2、 點擊“file”—>“upload”,選擇屬性，設置通訊模式和地址，確定后再點擊“file”—>“upload”，選擇開始，連接中。
四、連接線型號：
     西門子部分的連接線型號為：SSW7-USB
五、資料、圖紙等


資料名稱	是否有	存放位置	形式
點號表	是	計算機班	電子、紙張
電氣原理圖	無
說明書	否
其他資料	否

六、常見故障處理

七、備件情況
